System wentylacji bytowej

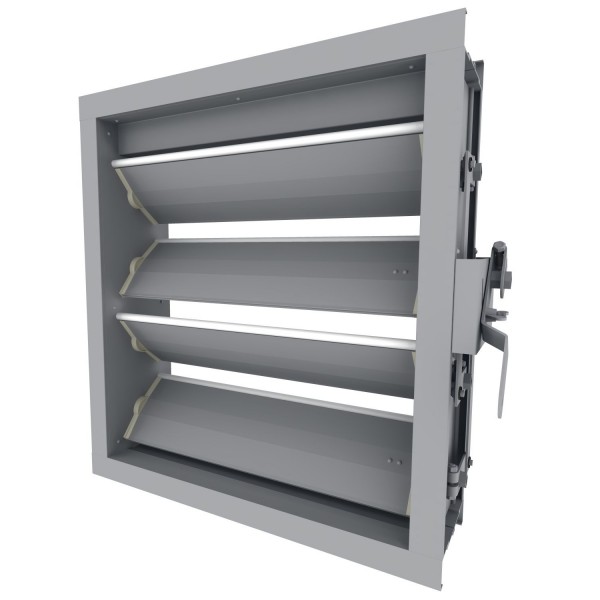

Przepustnica AL-JHZ-4
Zastosowanie:
Przepustnice wielopłaszczyznowe szczelne AL-JHZ-4 stosowane są w celu odcięcia przepływu lub jego ograniczenia w części systemu wentylacyjnego. Mogą być stosowane w przewodach wentylacyjnych prostokątnych lub centralach klimatyzacyjnych.
Przepustnica zapewnia szczelność w zakresie 4 klasy wg EN-1751 i spełnia wymogi DIN 1946-4.
Konstrukcja:

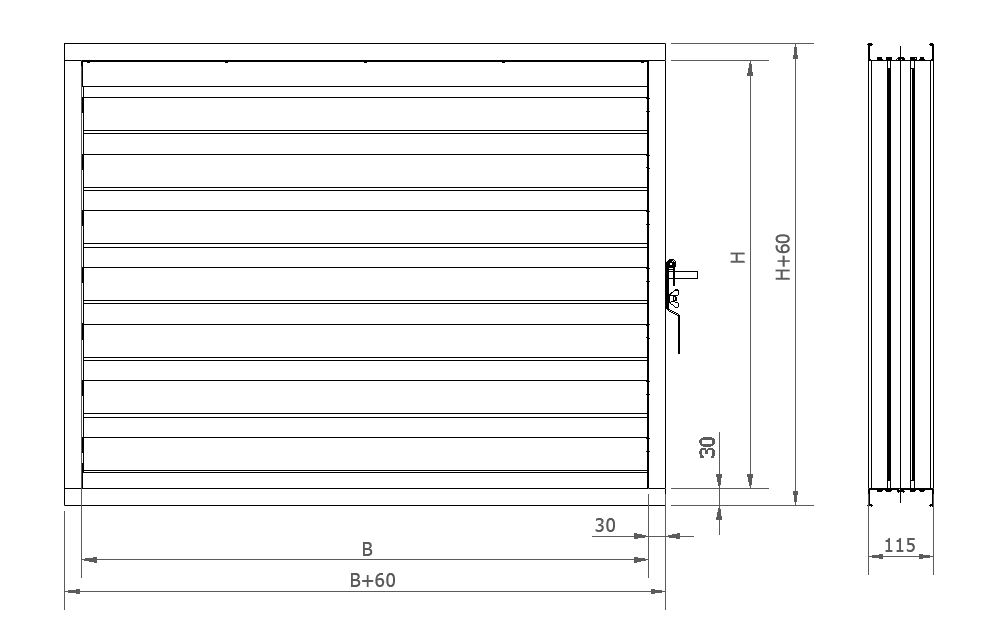

Maksymalny wymiar pojedynczej przepustnicy wielopłaszczyznowej prostokątnej to 1300x1305 mm. Rozstaw piór co 100 mm, długość zabudowy L=115 mm.
Przepustnice są zbudowane z aluminium surowego lub anodowanego z kołami zębatymi – przeciwbieżne.
Sposób sterowania: sterowane ręcznie lub za pomocą siłownika.
CIĘŻAR [KG]
| Stosowane siłowniki |
|---|
| max powierzchnia | moment obrotowy |
| 0,15 m2 | 4 Nm |
| 1,00 m2 | 10 Nm |
| 1,70 m2 | 20 Nm |
| 3,40 m2 | 40 Nm |
