System wentylacji bytowej

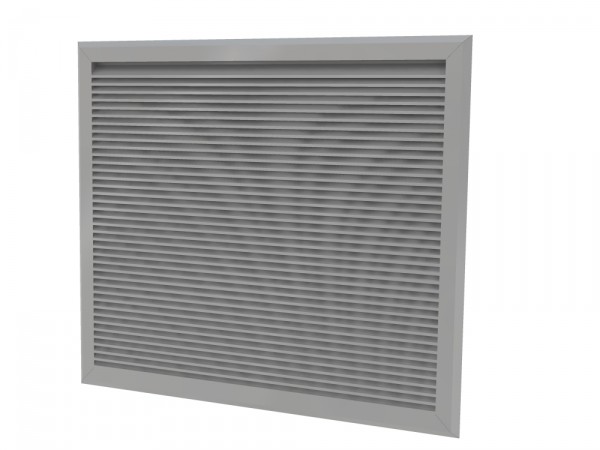

Czerpnia ścienna ST-JWN
Czerpnie powietrza ST-JWN
Zastosowanie:
Czerpnie powietrza ST-JWN stosujemy tam gdzie wymagana jest ochrona otworu czerpni przed wpływem warunków atmosferycznych oraz dla zapewnienia właściwego czerpania powietrza z atmosfery. Czerpnie ścienne ST-JWN przeznaczone są do montowania jako zakończenie przewodów wentylacyjnych prostokątnych. Stosuje się je w przypadku, gdy jest to uzasadnione względami budowlanymi lub użytkowymi.

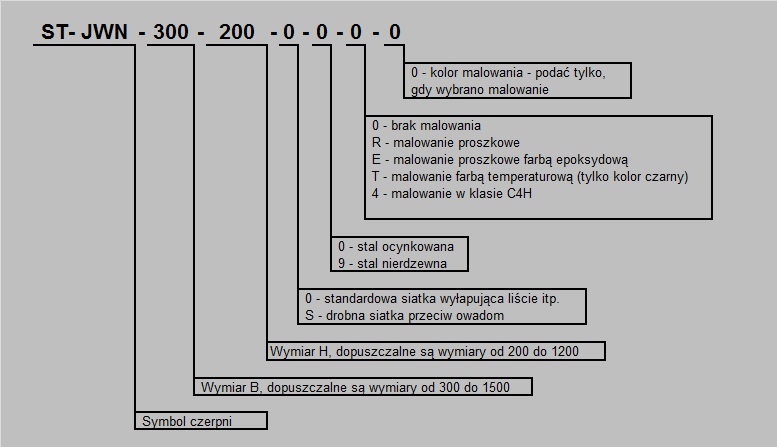

Konstrukcja:

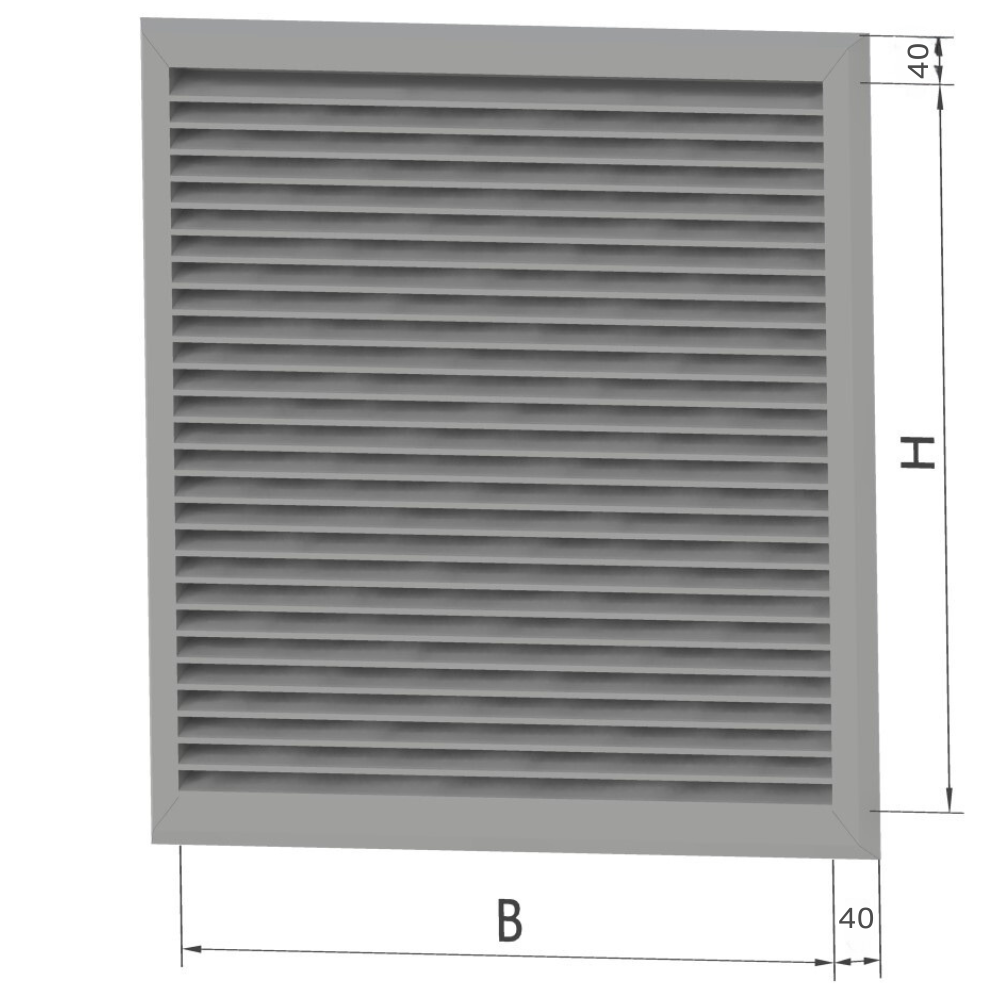

Czerpnie ścienne prostokątne wykonane z blachy stalowej ocynkowanej, stałe pióra pod kątem 45°, od strony wewnętrznej wykończone siatką. Boki ramy czerpni o wymiarach do 1200x1200 łączone są za pomocą specjalnych narożników i nitów, przy większych wymiarach rama jest spawana. Głębokość zabudowy 60 mm.
Ciężar [kg]
a
|
|
Wymiar B [mm] |
|||||||
|---|---|---|---|---|---|---|---|---|
|
300 |
500 |
700 |
900 |
1100 |
1300 |
1500 |
||
|
Wymiar H [mm] |
200 |
3,4 |
4,9 |
6,3 |
7,7 |
9,3 |
11,3 |
12,9 |
|
400 |
5,5 |
7,7 |
9,9 |
12,2 |
14,4 |
17,5 |
19,7 |
|
|
600 |
7,2 |
10,3 |
13,3 |
16,3 |
19,1 |
23,9 |
26,8 |
|
|
800 |
9,1 |
13,0 |
16,6 |
20,4 |
24,0 |
29,7 |
33,6 |
|
|
1000 |
11,0 |
15,5 |
20,0 |
24,4 |
28,8 |
36,0 |
40,6 |
|
|
1200 |
12,9 |
18,1 |
23,2 |
28,5 |
33,6 |
42,0 |
47,2 |
|

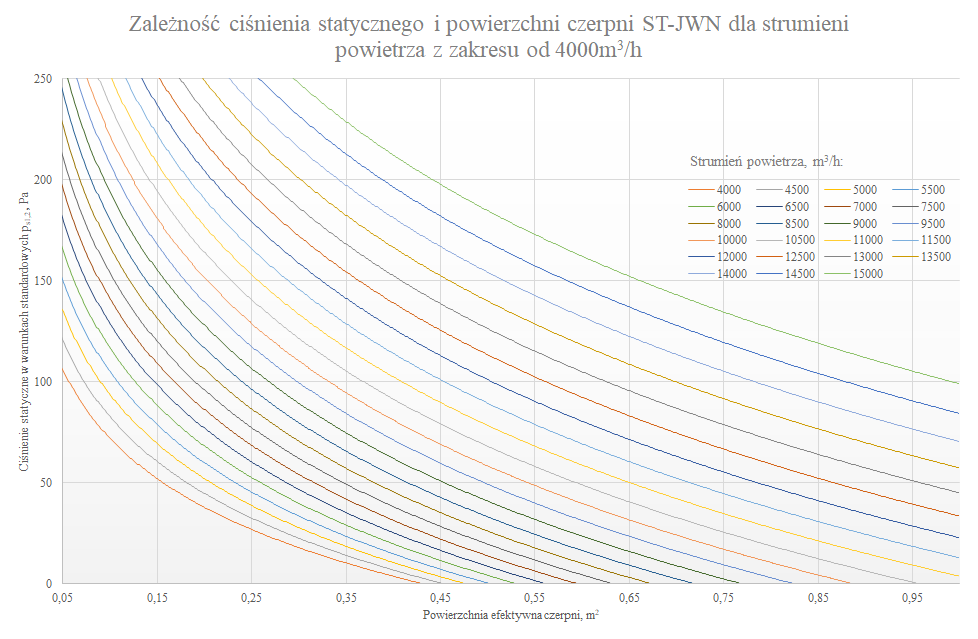

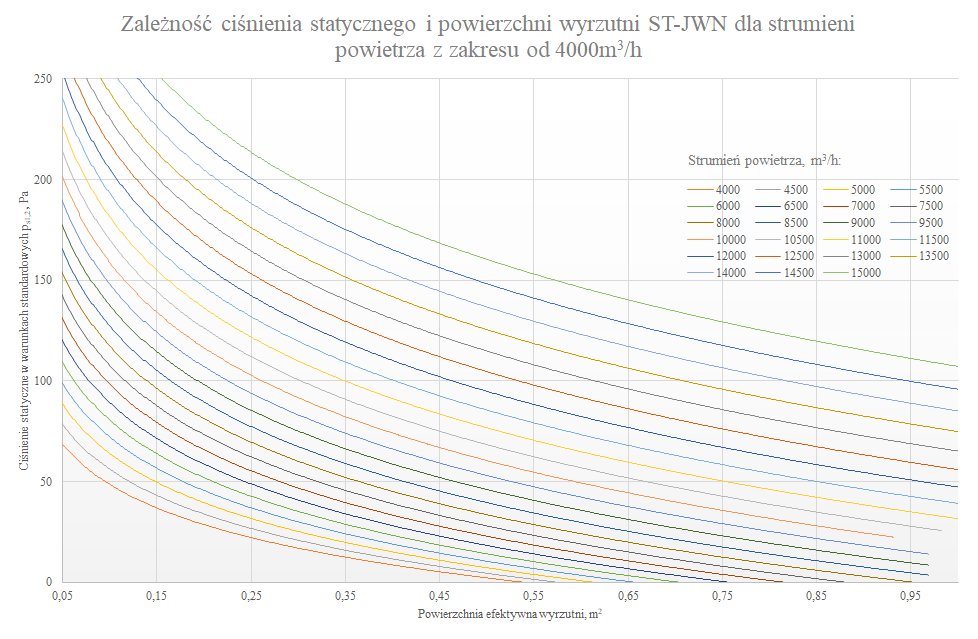

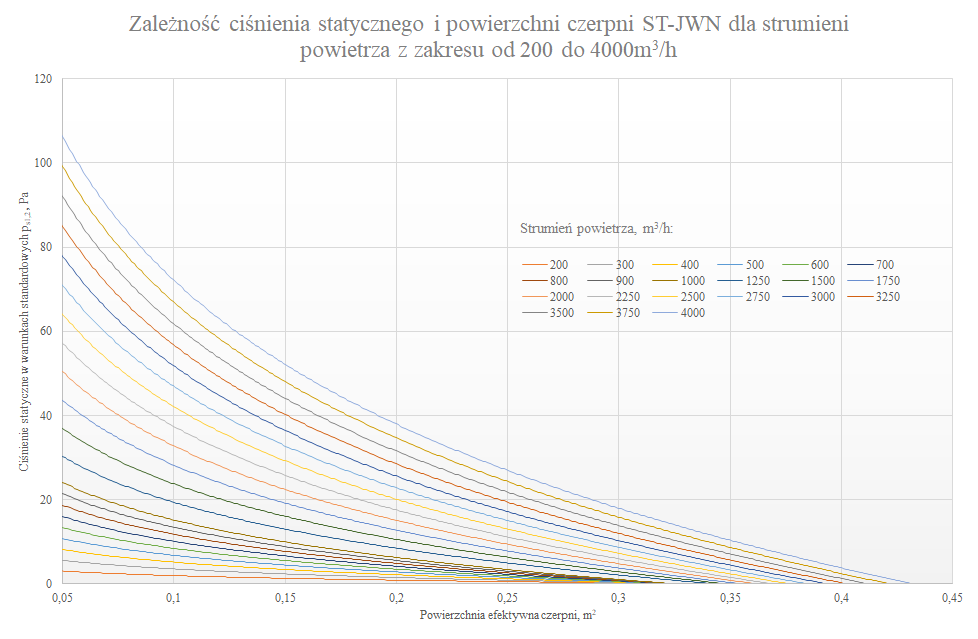

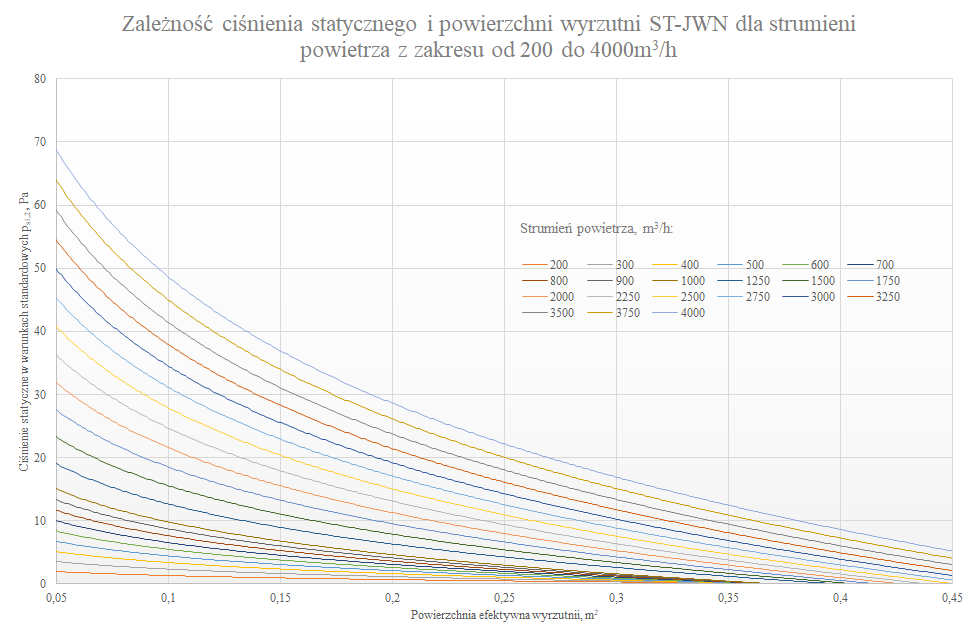

Powierzchnia efektywna Aef [m2]
a
|
|
Wymiar B [mm] |
|||||||
|---|---|---|---|---|---|---|---|---|
|
300 |
500 |
700 |
900 |
1100 |
1300 |
1500 |
||
|
Wymiar H [mm] |
200 |
0,024 |
0,041 |
0,057 |
0,073 |
0,089 |
0,105 |
0,122 |
|
400 |
0,057 |
0,095 |
0,132 |
0,170 |
0,208 |
0,246 |
0,284 |
|
|
600 |
0,089 |
0,149 |
0,208 |
0,267 |
0,327 |
0,386 |
0,446 |
|
|
800 |
0,122 |
0,203 |
0,284 |
0,365 |
0,446 |
0,527 |
0,608 |
|
|
1000 |
0,154 |
0,257 |
0,359 |
0,462 |
0,564 |
0,667 |
0,770 |
|
|
1200 |
0,186 |
0,311 |
0,435 |
0,559 |
0,683 |
0,807 |
0,932 |
|
