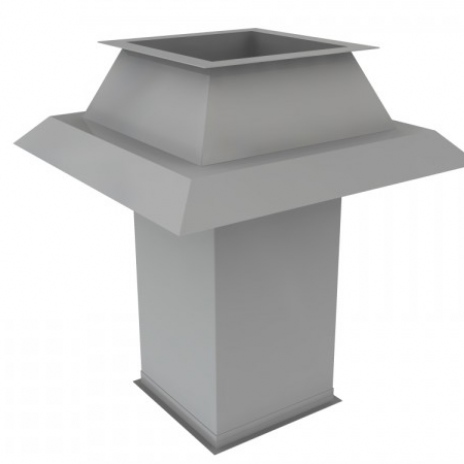

Podstawy dachowe
Podstawa okrągła typ B
Podstawa dachowa okrągła
podstawy dachowe – łączą części instalacji wewnętrznej z częścią zewnętrzną znajdującą się na dachu.
Podstawy dachowe typu B1, stosuje się w instalacjach o przekroju okrągłym jako element nośny czerpni, wyrzutni oraz wywietrzaków dachowych.
Zastosowanie:
Podstawy dachowe – łączą części instalacji wewnętrznej z częścią zewnętrzną znajdującą się na dachu.
Podstawy dachowe typu B stosuje się w instalacjach o przekroju okrągłym jako element nośny czerpni, wyrzutni oraz wywietrzaków dachowych.
Konstrukcja:
Wykonane z blachy stalowej ocynkowanej.
Kołnierze płaskie wg PN-EN-12220.
a
Główne wymiary podstaw dachowych typ B/I , B/II , B/III
a
Główne wymiary podstaw dachowych typ B/I , B/II , B/III
a
|
Wielkość |
Ciężar podstawy |
Ciężar podstawy |
||||
|
d1 |
d2 |
a |
h1 |
h2 |
B/I |
B/II * |
|
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
[kg] |
[kg] |
|
125 |
175 |
320 |
45 |
160 |
3,15 |
6,05 |
|
160 |
210 |
360 |
55 |
170 |
3,65 |
7,35 |
|
200 |
260 |
410 |
65 |
180 |
4,55 |
9,20 |
|
250 |
330 |
470 |
75 |
190 |
5,75 |
11,50 |
|
315 |
410 |
555 |
95 |
218 |
7,65 |
14,90 |
|
400 |
530 |
660 |
115 |
260 |
10,15 |
19,30 |
|
450 |
600 |
720 |
130 |
285 |
11,70 |
22,00 |
|
500 |
680 |
785 |
140 |
310 |
14,40 |
25,80 |
|
630 |
880 |
950 |
175 |
375 |
26,05 |
44,40 |
|
800 |
1180 |
1160 |
215 |
460 |
34,65 |
58,00 |
|
1000 |
- |
1410 |
265 |
- |
43,00 |
74,00 |
|
* ciężar podstawy z kanałem o długości L=1000 mm |
||||||
