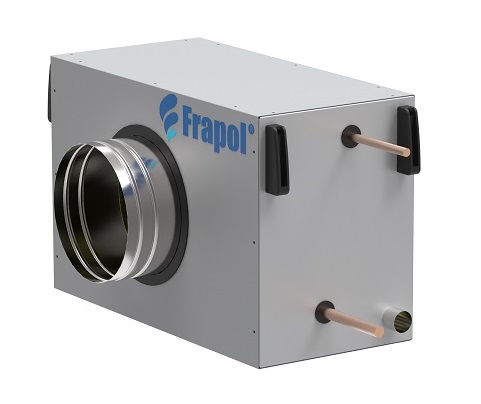

Chłodnice kanałowe OS-ONYX-CW/CF
Chłodnice kanałowe służą do utrzymania precyzyjnie określonej temperatury powietrza napływającego do pomieszczeń w okresie letnim. Wymienniki cechują się dużą mocą chłodniczą przy spadku ciśnienia przepływającego powietrza nieprzekraczającym 50Pa. Z uwagi na możliwość spadku temperatury w instalacji w trakcie postoju urządzenia zaleca się, w przypadku wymienników wodnych, stosowanie czynnika niezamarzającego.
Chłodnice kanałowe freonowe i wodne - zakres dostawy
- wymiennik kanałowy w obudowie izolowanej
- zawór regulacyjny z siłownikiem
- kanałowy czujnik temperatury
|
Kod |
Typ |
Vmax [m3/h] |
Pmax* [kW] |
Maksymalny przepływ czynnika |
Spadek ciśnienia czynnika [kPa] |
Zawór z siłownikiem |
|
OS-ONYX-CF-200 |
Freonowy |
500 |
3,3 |
74 |
5,2 |
- |
|
OS-ONYX-CF-315 |
Freonowy |
1000 |
6,4 |
148 |
14,2 |
|
|
OS-ONYX-CF-355 |
Freonowy |
1500 |
9,8 |
224 |
21,9 |
|
|
OS-ONYX-CF-400 |
Freonowy |
2300 |
15,0 |
341 |
15,4 |
|
|
OS-ONYX-CW-200 |
Wodny |
500 |
3,4 |
0,14 |
15,1 |
EXT-SW-E152V4C2 |
|
OS-ONYX-CW-315 |
Wodny |
1000 |
6,6 |
0,20 |
10,5 |
EXT-SW-E152V4C3 |
|
OS-ONYX-CW-355 |
Wodny |
1500 |
10,1 |
0,44 |
24,1 |
EXT-SW-E152V4C3 |
|
OS-ONYX-CW-400 |
Wodny |
2300 |
16,0 |
0,72 |
18,4 |
EXT-SW-E202V4C7 |
* moc wymienników podana dla Vmax przy założeniu chłodzenia powietrza o parametrach 30° 45% i maksymalnego przepływu czynnika chłodniczego. Czynniki chłodnicze: dla wymienników freonowych R410a temp. odp. 5stC, przepływ czynnika w kg/h. Dla wymienników wodnych woda o temp. 7/12°C, przepływ czynnika w l/s.
KONSTRUKCJA
Obudowa wymiennika wykonana jest ze stali lakierowanej, izolację termiczną i akustyczną stanowi pianka PE o grubości 20 mm. Obudowa posiada zintegrowane uchwyty montażowe umożliwiające podwieszenie za pomocą prętów gwintowanych i nakrętek M8. Taca ociekowa ze stali nierdzewnej wyposażona w króciec odpływowy o średnicy 30 mm.
|

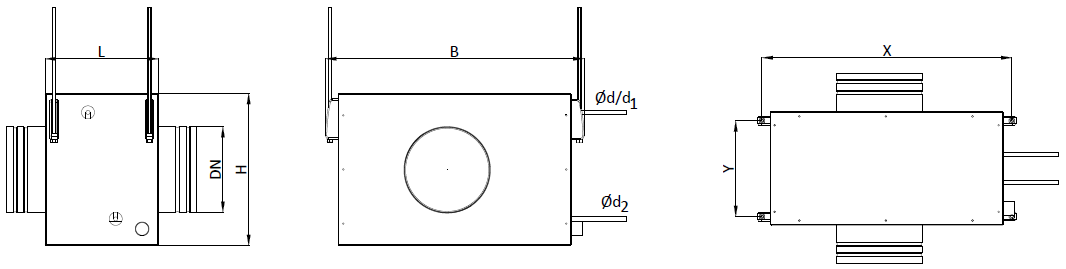

Kod |
Typ |
Wymiary [mm] |
Obj. [dm3] |
Masa [kg] |
||||||
|
B |
H |
L |
Dn |
X |
Y |
d1/d2 |
||||
|
OS-ONYX-CF-200 |
Freonowy |
597 |
352 |
263 |
200 |
577 |
220 |
Ø12/16 |
0,7 |
17 |
|
OS-ONYX-CF-315 |
Freonowy |
702 |
452 |
263 |
315 |
682 |
220 |
Ø12/16 |
1,1 |
22 |
|
OS-ONYX-CF-355 |
Freonowy |
762 |
552 |
263 |
355 |
742 |
220 |
Ø16/22 |
1,7 |
28 |
|
OS-ONYX-CF-400 |
Freonowy |
872 |
652 |
263 |
400 |
852 |
220 |
Ø16/22 |
3,4 |
36 |
|
|
|
|
|
|
|
|
|
d |
|
|
|
OS-ONYX-CW-200 |
Wodny |
597 |
352 |
263 |
200 |
577 |
220 |
3/8” |
0,9 |
21 |
|
OS-ONYX-CW-315 |
Wodny |
702 |
452 |
263 |
315 |
682 |
220 |
1/2” |
1,6 |
22 |
|
OS-ONYX-CW-355 |
Wodny |
762 |
552 |
263 |
355 |
742 |
220 |
3/4” |
2,4 |
38 |
|
OS-ONYX-CW-400 |
Wodny |
872 |
652 |
263 |
400 |
852 |
220 |
1” |
5,1 |
42 |

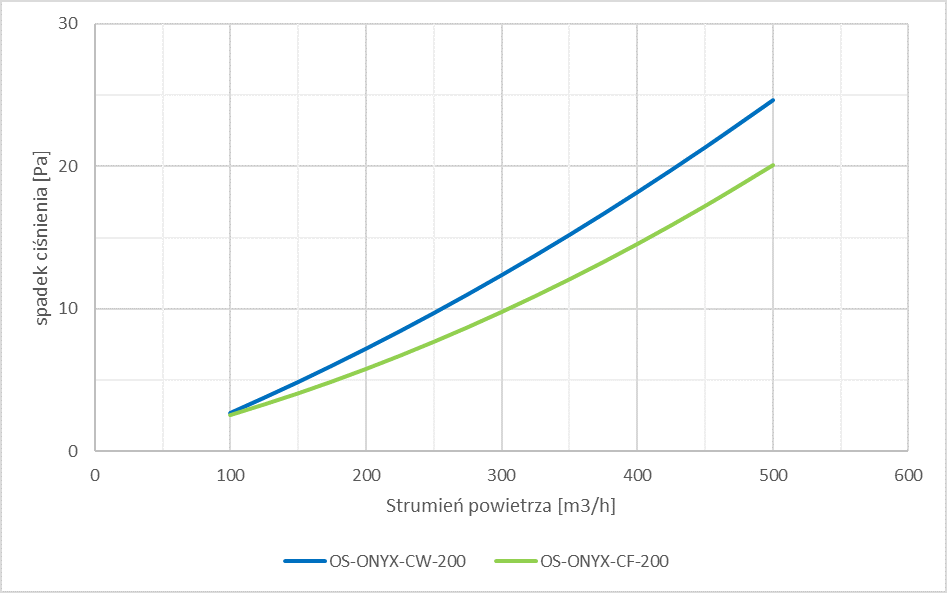

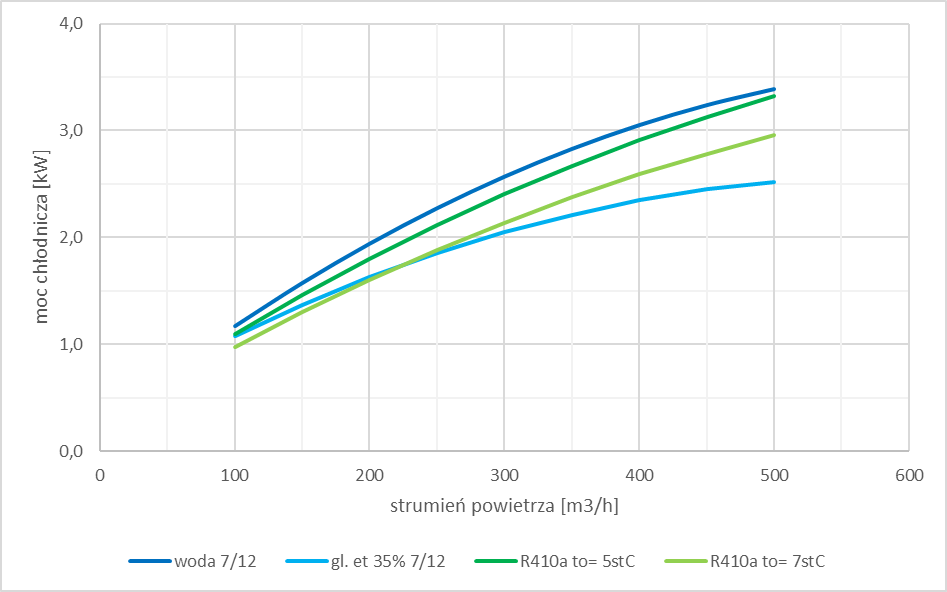

CW200 / CF200

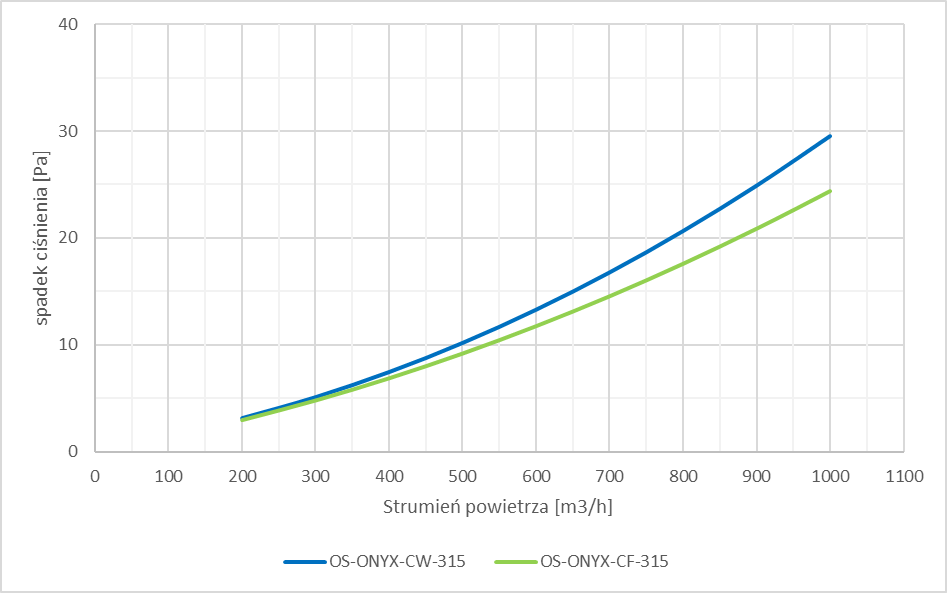

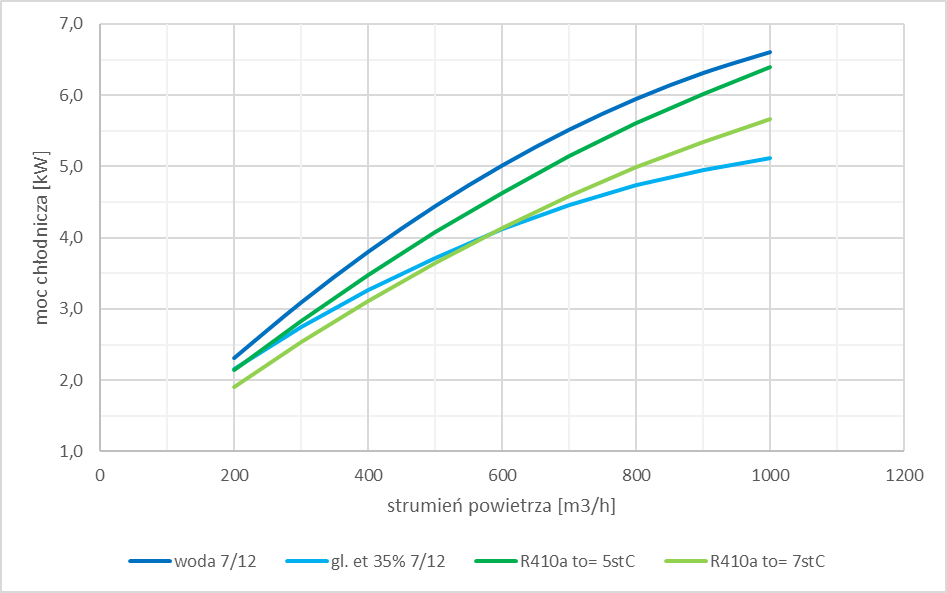

CW315 / CF315

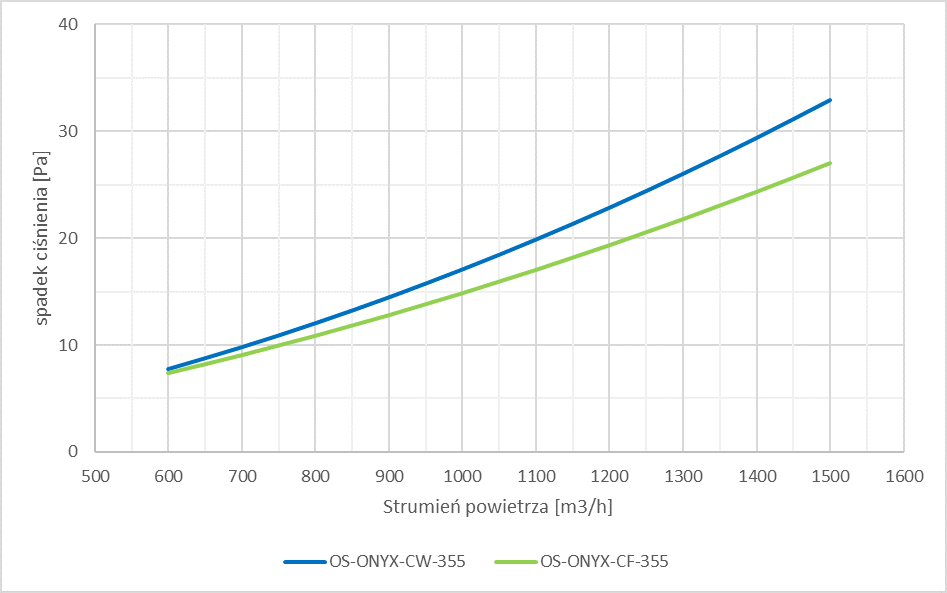

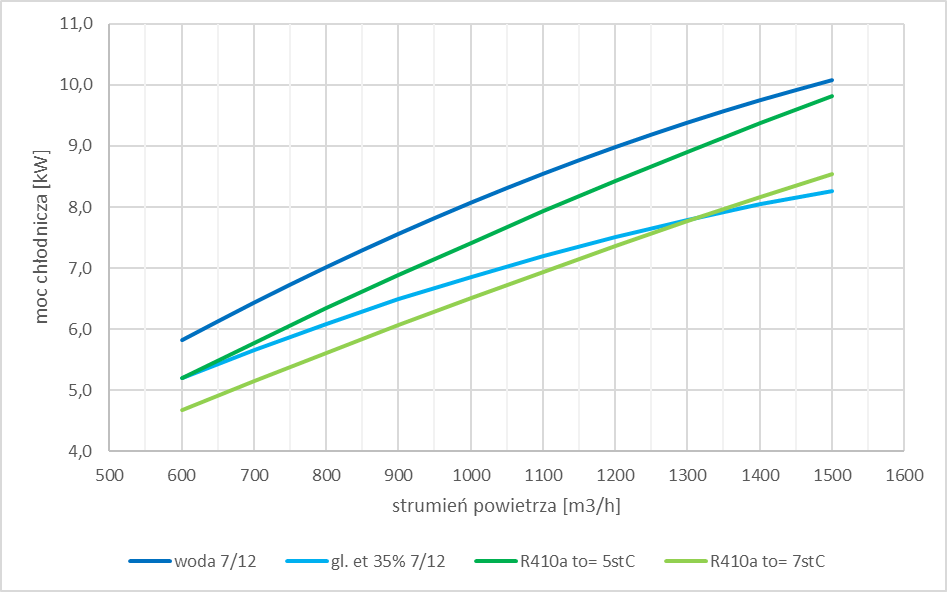

CW355 / CF355

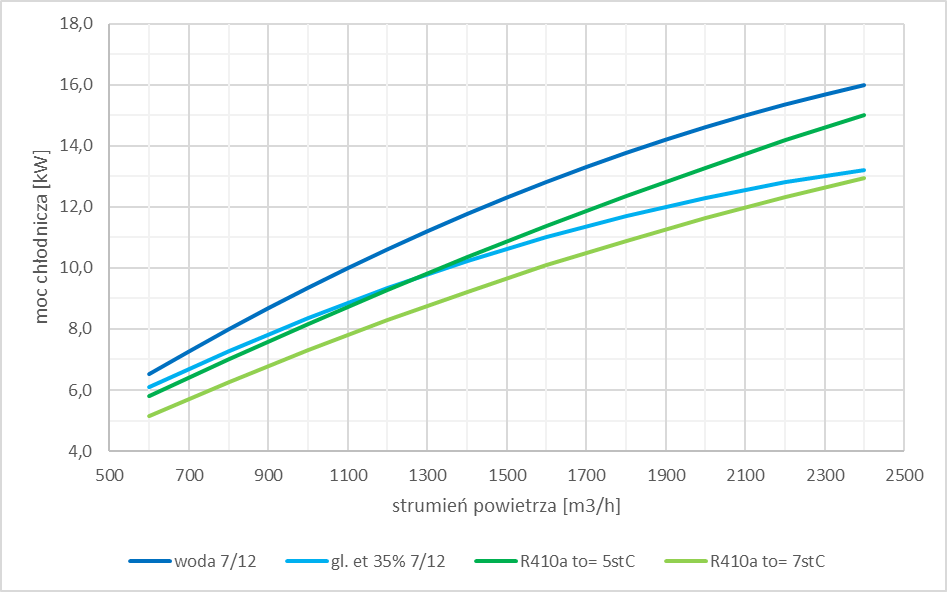

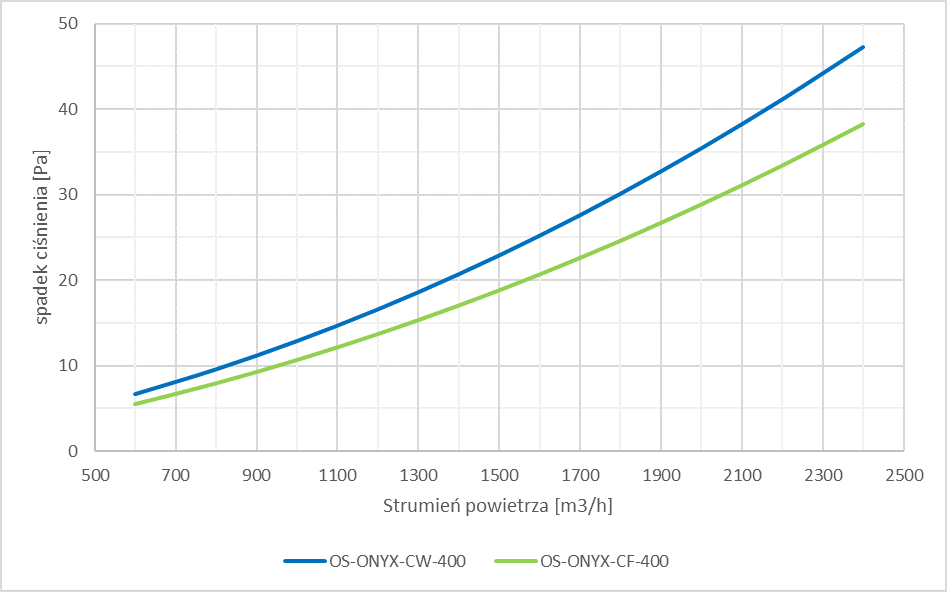

CW400 / CF400
