Pompa Ciepła Frapol Prime

Dane techniczne	Rysunek techniczny	Charakterystyki	Do pobrania



Ekologiczne źródło ciepła i chłodu

Pompy ciepła są jednym z najbardziej wydajnych urządzeń wykorzystujących odnawialne źródła energii do produkcji ciepła i chłodu. Pobierając ciepło z powietrza, są w stanie pokryć
w pełni zapotrzebowanie budynku na ciepło i chłód przy braku emisji zanieczyszczeń do atmosfery. Pompa ciepła Frapol Prime napełniona naturalnym czynnikiem R290 oferuje czyste funkcjonalności ogrzewania, podgrzewania ciepłej wody użytkowej i chłodzenia.













Monoblok pompy ciepła

• Hermetyczny układ chłodniczy z ekologicznym czynnikiem
• Zwarta budowa
• Komponenty najwyższej klasy
• Ogrzewanie tacy ociekowej
• Duży wymiennik ciepła zabezpieczony przed wpływem czynników atmosferycznych
• Elegancki design wpisujący się w nowoczesne budownictwo
• Kompaktowe gabaryty w klasie urządzeń propanowych

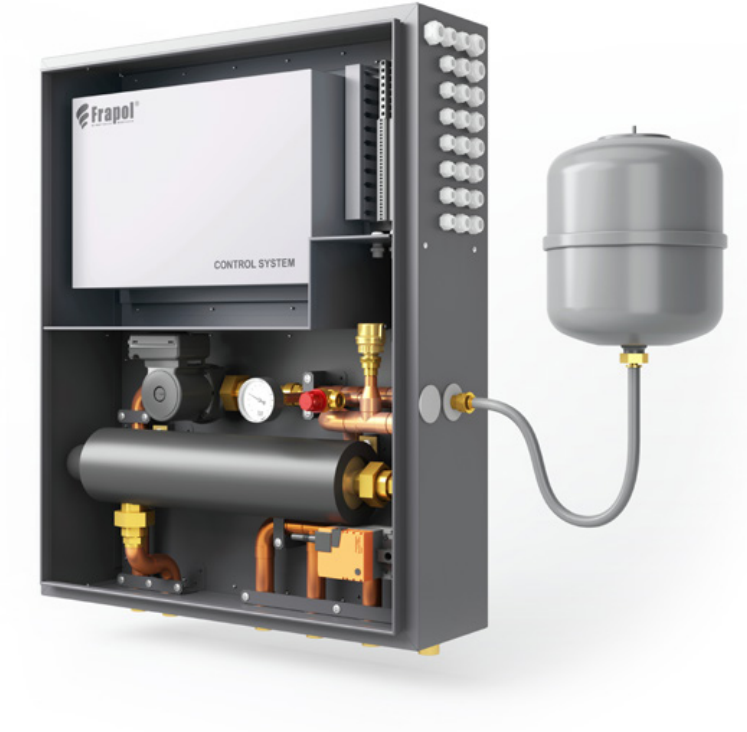

Moduł hydrauliczny

• Bezgłośna praca
• Zabudowane elementy pomiarowe
• Możliwość współpracy z różnymi zasobnikami
• Zwarta konstrukcja
• Skrócenie prac montażowych do minimum
• Łatwość montażu



Innowacyjne rozwiązanie dla Twojego domu

W urządzeniu zastosowano szereg rozwiązań konstrukcyjnych poprawiających efektywność energetyczną i wygodę użytkowania. Zastosowanie elektrycznego zaworu rozprężnego (również w trybie chłodzenia), wymiennika ciepła o bardzo dużej powierzchni i szerokim rozstawie lamel, wysokosprawnego wymiennika płytowego, energooszczędnego i cichego wentylatora, czy autorskich rozwiązań algorytmów układu sterowania przyczyniło się do osiągnięcia rewelacyjnych parametrów technicznych. Filozofia stosowania sprężarki typu ON/OFF polegającej na łączeniu pompy ciepła z buforami magazynującymi ciepło technologiczne maksymalizuje wykorzystanie pracy urządzenia na gromadzenie energii cieplnej w najbardziej korzystnych warunkach pogodowych, taryfach energetycznych, oraz zwiększa poziom autokonsumpcji energii elektrycznej wyprodukowanej przez system fotowoltaiczny. Sama sprężarka jest każdorazowo rozpędzana do sta­łych obrotów, przy których osiąga szczytową sprawność. Wyeliminowany jest dzięki temu efekt długotrwałej pracy w nieoptymalnym zakresie prędkości obrotowej, który przekła­da się na niższą sprawność całego układu. Uproszczona konstrukcja urządzenia (bez in­wertera) w połączeniu z eliminacją problemu smarowania kompresora (uwidaczniającego się w trakcie pracy na niskich obrotach) gwarantuje wysoką niezawodność i żywotność układu.

^ do góry ^

Szeroki wachlarz zastosowań

Pompa ciepła oparta na czynniku R290 to doskonałe rozwiązanie dla budynków zarówno nowych, jak i istniejących, podlegających termomodernizacji. Zdecydowana większość starszych budynków jest wyposażona w kon­wencjonalne grzejniki wysokotemperaturowe, które mogą być bezpośrednio zasilane propa­nową pompą ciepła. Wysoka temperatura zasilania (do 70°C) pozwala efektywnie zasilać bufor wody grzewczej i zasobnik ciepłej wody użytkowej, kojarzony z pompą ciepła w obiektach nowych i modernizowa­nych. W obu przypadkach projektanci docenią wysoką sprawność przy ujemnych, także niskich, temperaturach zewnętrznych.



Naturalny czynnik chłodniczy R290 (propan)

Bazując na wieloletnim doświadczeniu w budowie przemysłowych pomp ciepła oraz pionierskich układów chłodniczych do zastosowań powszechnych i specjalistycznych, w pompie ciepła Frapol PRIME został wprowadzony naturalny czynnik chłodniczy. R290 (propan) ma niewątpliwe zalety w porównaniu z innymi czynnikami chłodniczymi z grupy „f-gaz”. Około 75% mniejsza objętość w układzie, bardzo niski wskaźnik tworzenia efektu cieplarnianego (GWP=3) oraz specyficzne właściwości termodynamiczne, przekładają się na konkretne korzyści dla użytkowników, czego przykładem może być wysoka temperatura zasilania (max 70°C), tak bardzo przydatna w modernizowanych instalacjach grzewczych.



^ do góry ^

Zmiana reguł gry – kompatybilność z innymi systemami obiektowymi

Współpraca pompy ciepła, rekuperatora z chłodnico/nagrzewnicą wodną, oraz systemu fotowoltaicznego to kolejny krok w kierunku zwiększenia poziomu autokonsumpcji w budynkach. Centralnym elementem systemu jest sterownik ADVANCED wbudowany w Hydrobox – moduł hydrauliczny pompy ciepła PRIME, która zapewnia produkcję ciepłej wody użytkowej, ciepła lub chłodu technologicznego na potrzeby ogrzewania i chłodzenia pomieszczeń według zapotrzebowania. Pompa ciepła może pracować z niemal dowolnym bazowym elementem systemu fotowoltaicznego – inwerterem, inteligentnie planując magazynowanie wyprodukowanych mediów w ciągu dnia i tygodnia. Pełne wykorzystanie potencjału systemu do dopasowania się do rytmu funkcjonowania budynku jest możliwe dzięki wykorzystaniu bufora CO i zasobnika CWU w funkcji akumulatorów energii cieplnej. Jednocześnie centrala wentylacyjna OnyX współpracująca z nagrzewnico-chłodnicą wodną wspiera pracę zasadniczego systemu klimatyzacji pomieszczeń istotnie ograniczając konieczność jego wykorzystania. Co ważne, centrala wentylacyjna doskonale współpracuje z pompą ciepła PRIME, dodatkowo wspierając potencjał do oszczędzania energii poprzez adaptację trybu pracy do bilansu energii elektrycznej, zmierzonej przez licznik dwukierunkowy. Omawiana współpraca jest możliwa dzięki implementacji systemu Frapol HOME, zespołu wzajemnie współpracujących urządzeń sterowanych jednym panelem operatorskim ADVANCED i jedną aplikacją mobilną FraNET. Dodatkowym atutem jest objęcie sprzętu jedną opieką gwarancyjną i techniczną przez serwis fabryczny Frapol.

^ do góry ^

Zdobądź dofinansowanie

Propanowa Pompa Ciepła PRIME została zakwalifikowana jako pompa ciepła
o podwyższonej klasie efektywności energetycznej na Zielonej Liście ZUM. Koszty inwestycyjne wysokosprawnego systemu mogą być w znacznej części skompensowane przez szereg rządowych Programów Priorytetowych takich jak:

• Czyste Powietrze
• Moje Ciepło
• Mój Prąd
• Ulga termomodernizacyjna

Część z nich promuję wymianę nieefektywnych systemów grzewczych na nowoczesne rozwiązania oparte o urządzenia z zabudowanym układem sprężarkowym. Część z nich dotuje również instalację efektywnych rozwiązań w nowopowstałych budynkach, a poza montażem pompy ciepła i układu wentylacji mechanicznej, finansowane mogą być również elementy osprzętowe takie jak zbiorniki akumulacyjne czy zasobniki CWU. Dzięki temu oszczędzasz nie tylko pieniądze, ale również zyskujesz spokój przez wyposażenie własnego budynku w najlepsze rozwiązania grzewcze na rynku.



Dane techniczne



Ogrzewanie:
Klasa efektywności energetycznej dla ogrzewania przy temperaturze 35°C		A+++
Klasa efektywności energetycznej dla ogrzewania przy temperaturze 55°C		A++
Dane wyjściowe według EN 14511, obciążenie częściowe	Temp. zewn./ Temp. zasil.
Moc / Pobór mocy / COP (kW/kW/-) przy przepływie nominalnym	-7 / 35 °C	7,33 / 2,56 / 2,86
	2 / 35 °C	7,93 / 2,13 / 3,71
	7 / 35 °C	10,33 / 2,19 / 4,71
	-7 / 55 °C	6,34 / 2,80 / 2,27
	2 / 55 °C	8,04 / 2,96 / 2,72
	7 / 55 °C	9,44 / 3,00 / 3,15
Chłodzenie:
Moc / Pobór mocy / EER (kW/kW/-) przy przepływie nominalnym	35 / 7 °C	9,4 / 2,51 / 3,75
	35 / 18 °C	7,4 / 2,47 /3,00
Dane elektryczne:
Napięcie znamionowe		3x400 V
Wymagany układ sieci		TN-S
Moc znamionowa	kW	3
Przekrój przewodu zasilającego jednostkę zewnętrzną		5x 2,5...4mm2
Wymagana charakterystyka zabezpieczenia nadprądowego		Typ C
Maksymalny prąd zabezpieczenia zasilania głównego	A	16
Kategoria przepięciowa		II
Ogrzewacz przepływowy	Wbudowany w Hydrobox, zasilany niezależnie, konfiguracja mocy: 2kW, 4kW, 6kW Dane szczegółowe i sposób podłączenia według DTR Hydrobox
Obieg czynnika chłodniczego:
Typ czynnika chłodniczego		R290
Czynnik chłodniczy GWP		3
Sprężarka		Scrol
Pojemność	kg	1,2
Odpowiednik CO2 (Obieg chłodniczy jest hermetycznie zamknięty)	t	3,6
Wartość wyłączenia, presostat wysokiego ciśnienia (BP1)	MPa	2,6
Wartość wyłączenia, presostat niskiego ciśnienia	MPa	0,02
Czynnik obiegu dolnego źródła:
Maks. przepływ powietrza	m3/h	4700
Min./maks. temp. powietrza, grzanie	°C	-25/40
Min./maks. temp. powietrza, chłodzenie	°C	15-45
Czynnik obiegu górnego źródła:
Maks. Ciśnienie układu czynnika grzewczego	MPa	0,25
Zalecany zakres przepływu, grzanie	l/s	zmienny
Min. Projektowany przepływ, odszranianie (Δ=5K)	l/s	0,27
Min./maks. temp. czynnika grzewczego przy ciągłej pracy	°C	24 / 65
Przyłącze czynnika grzewczego		1” / 1”
Przyłącze odpływu kondensatu		1”
Gabaryty i masa:
Szerokość	mm	1150
Głębokość	mm	590
Wysokość	mm	965
Ciężar	kg	165

^ do góry ^

Rysunek techniczny

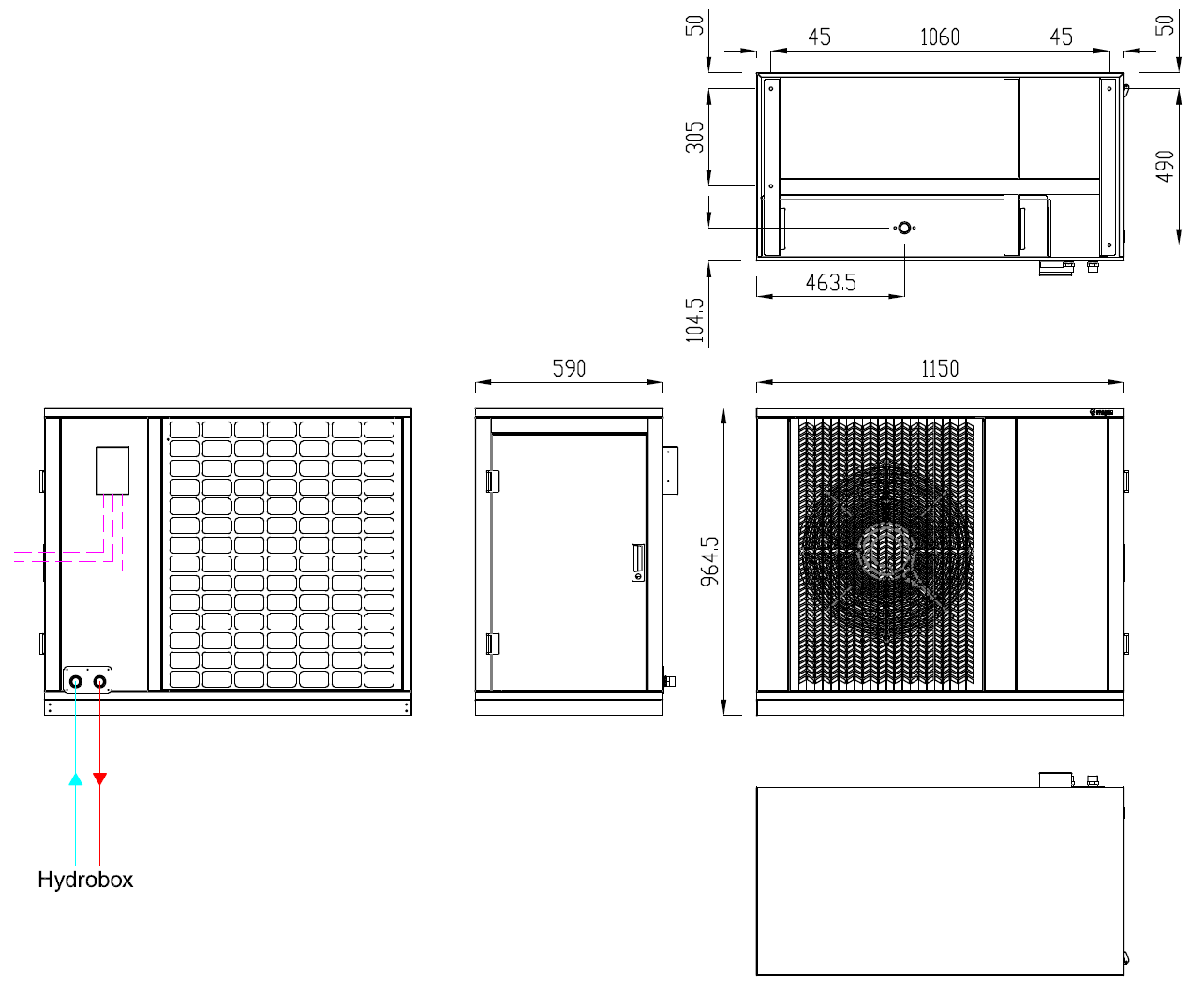

PRIME – jednostka zewnętrzna



































^ do góry ^

​

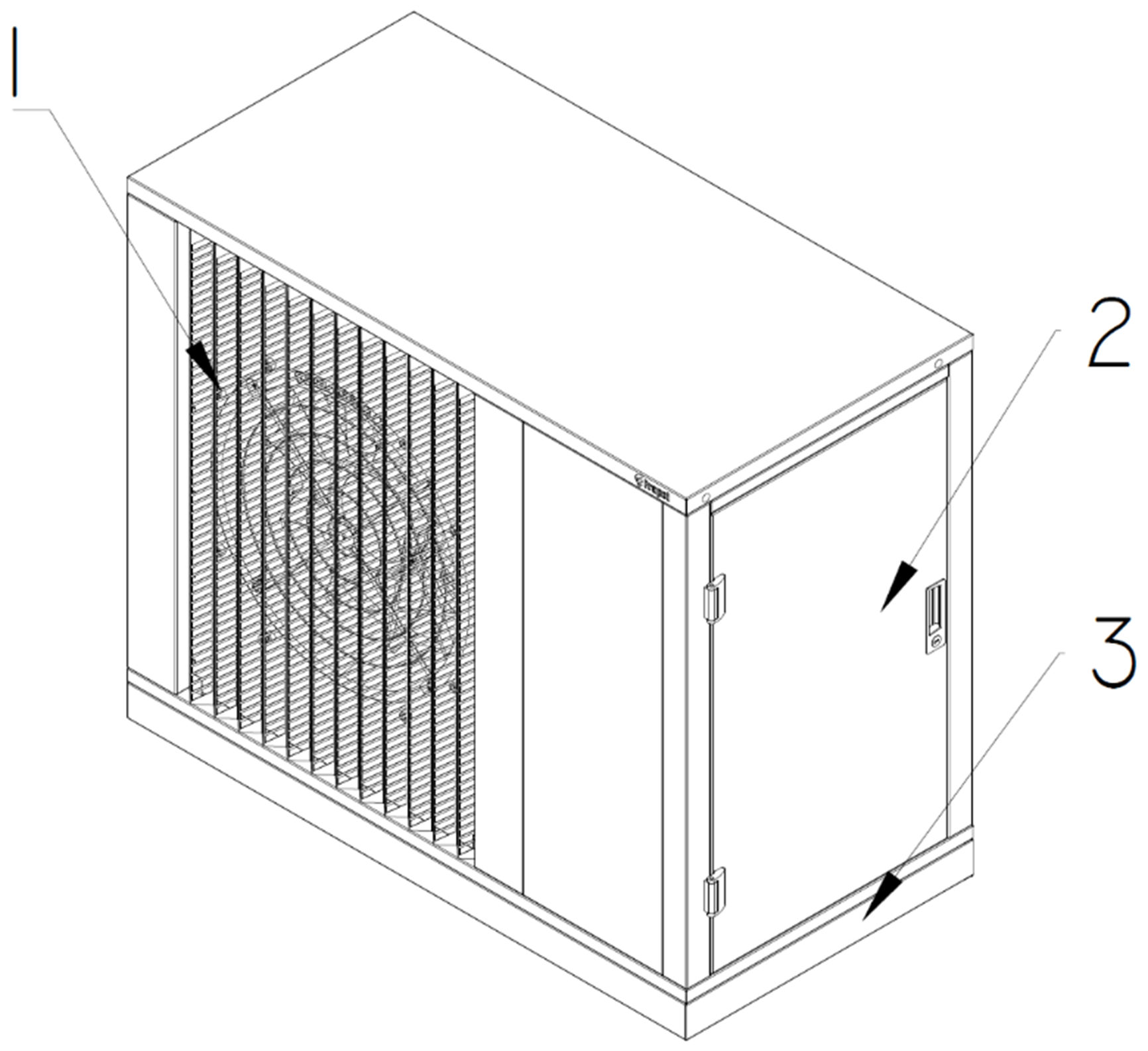

1. Maskownica wylotowa wentylatora
2. Pokrywa serwisowa układu sterującego i chłodniczego
3. Cokół maskujący

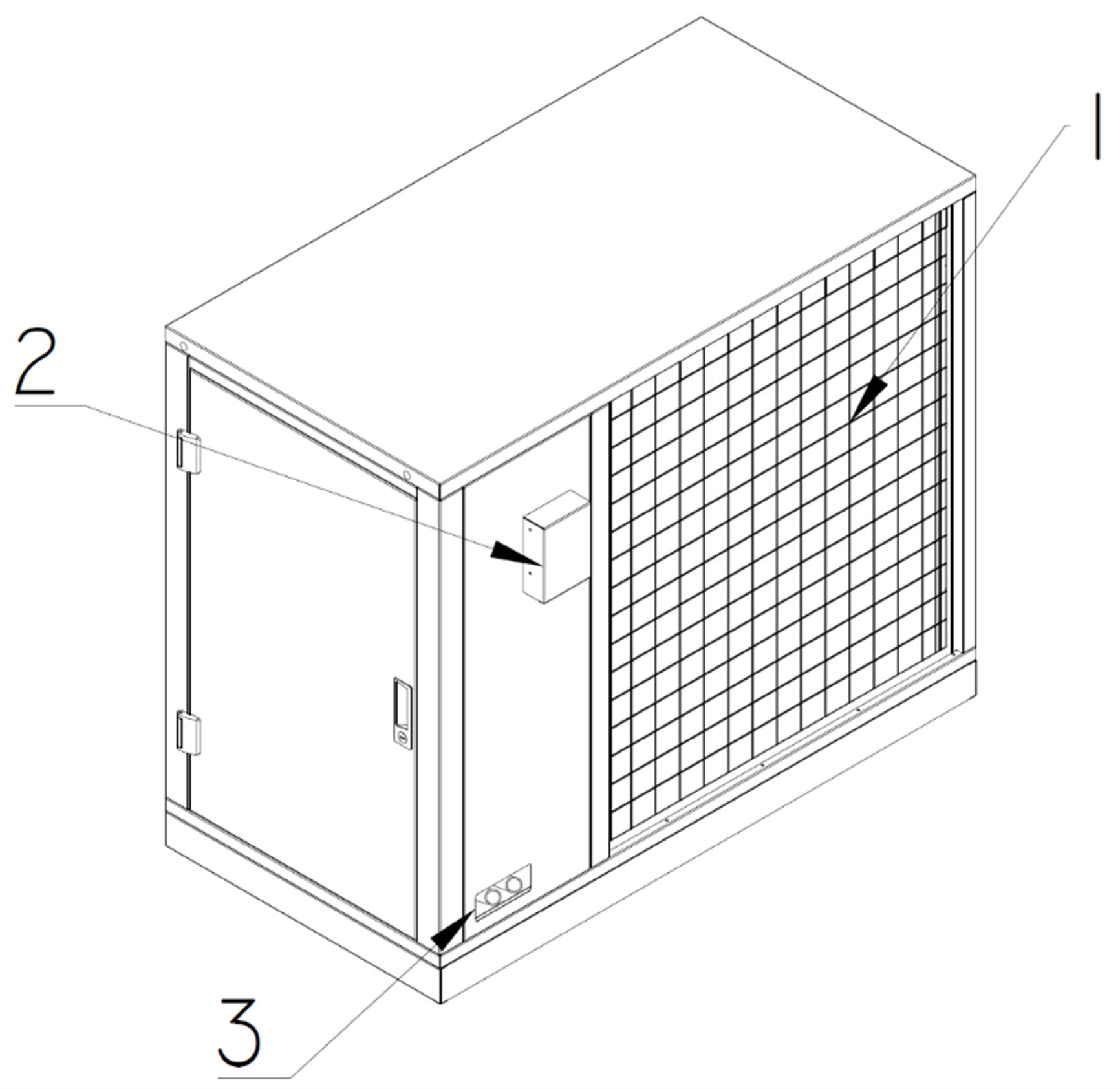

1. Maskownica wlotowa wymiennika ciepła
2. Osłona przyłączy elektrycznych
3. Przyłącza do zasilania i powrotu obiegu grzewczego

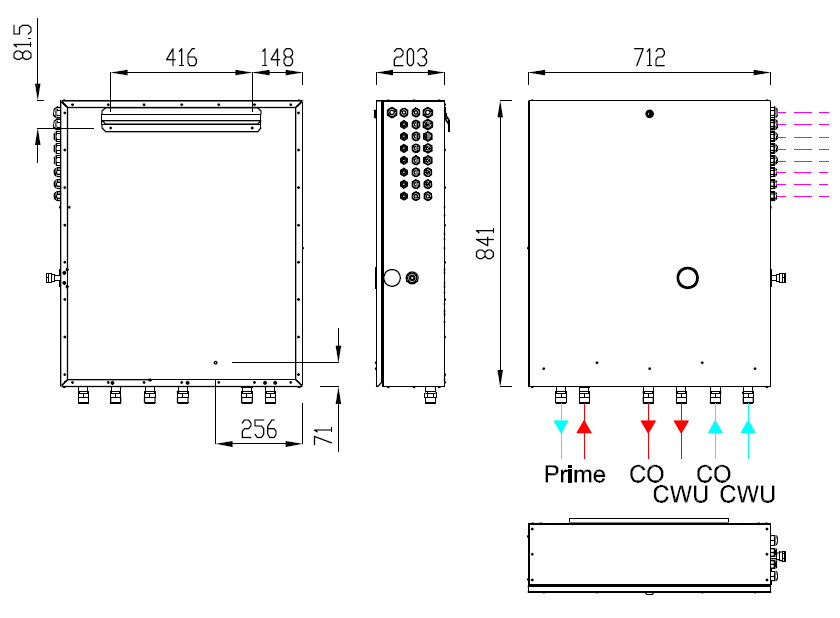

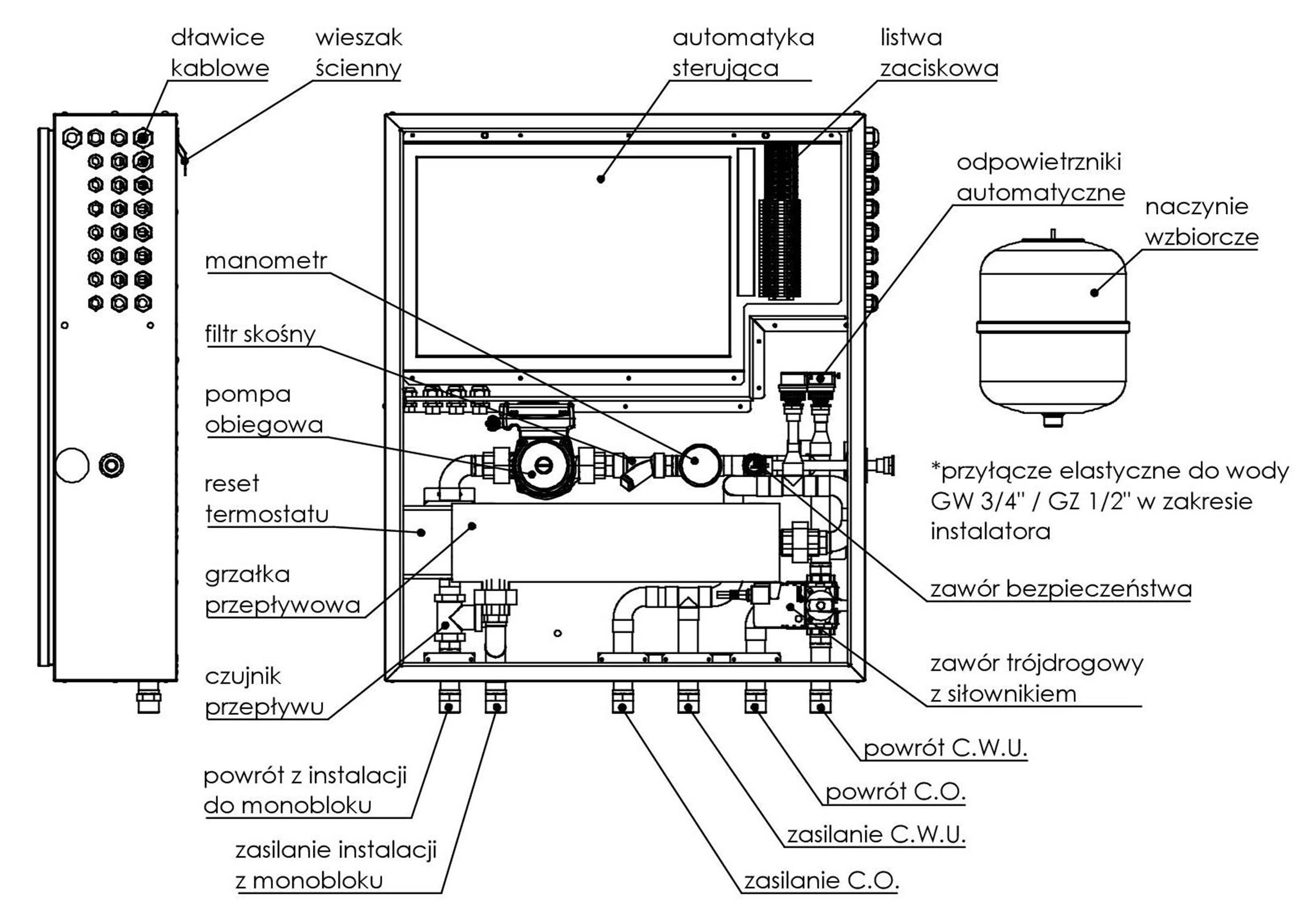

HYDROBOX PRIME – jednostka wewnętrzna







^ do góry ^

Charakterystyki

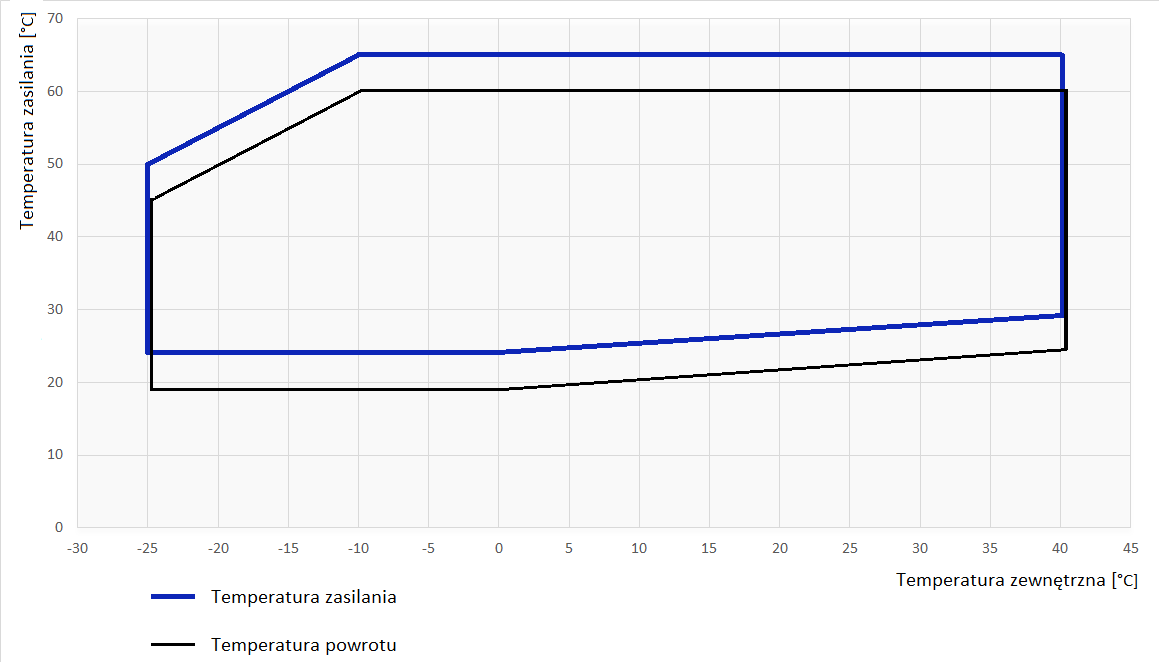

Warunki graniczne – tryb grzania

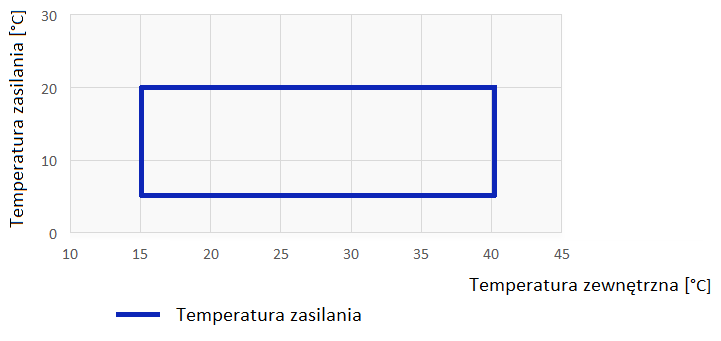

Warunki graniczne – tryb chłodzenia

^ do góry ^

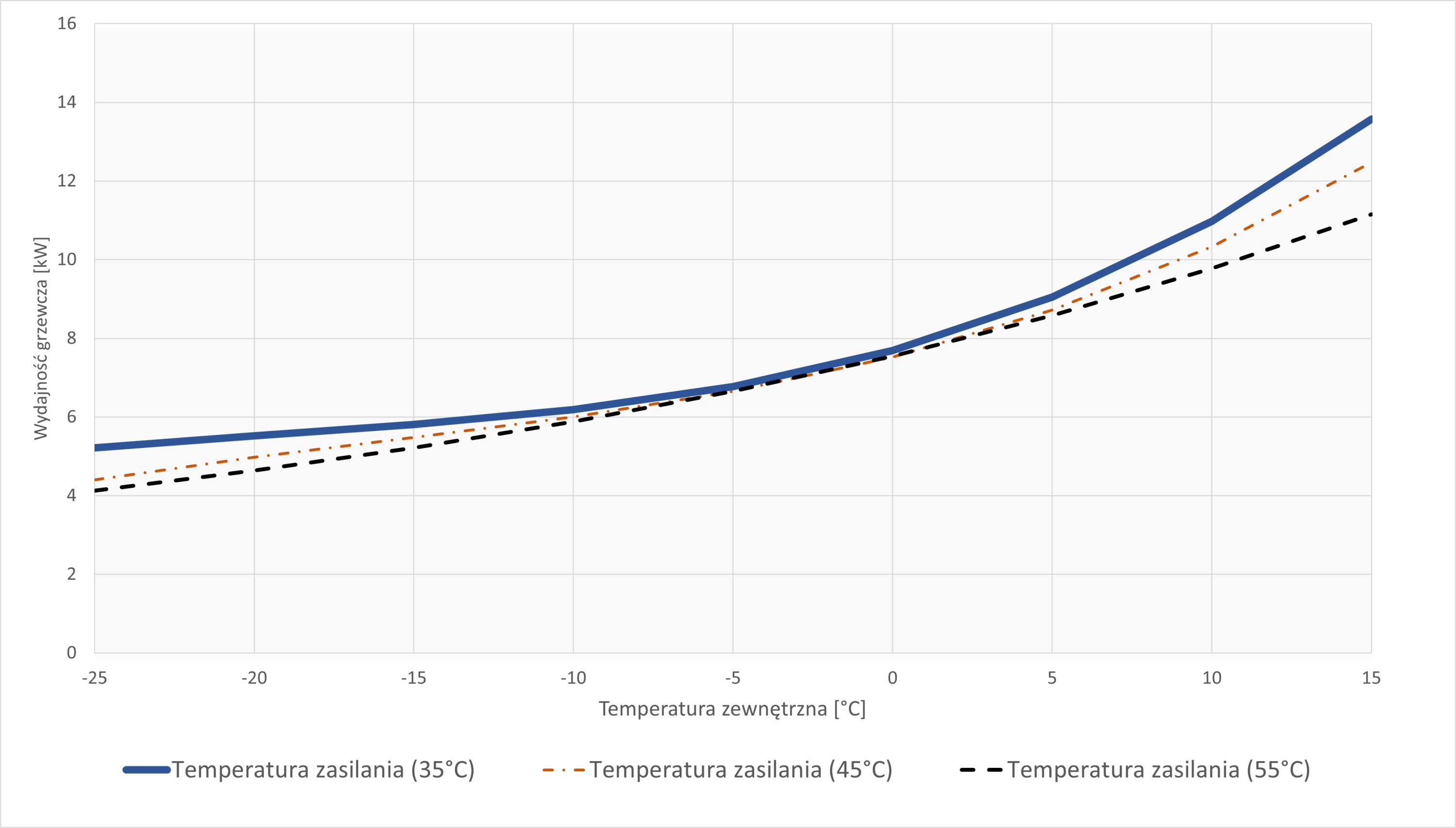

Charakterystyka mocy grzewczej przy różnych temperaturach zasilania. Odszranianie zostało uwzględnione.

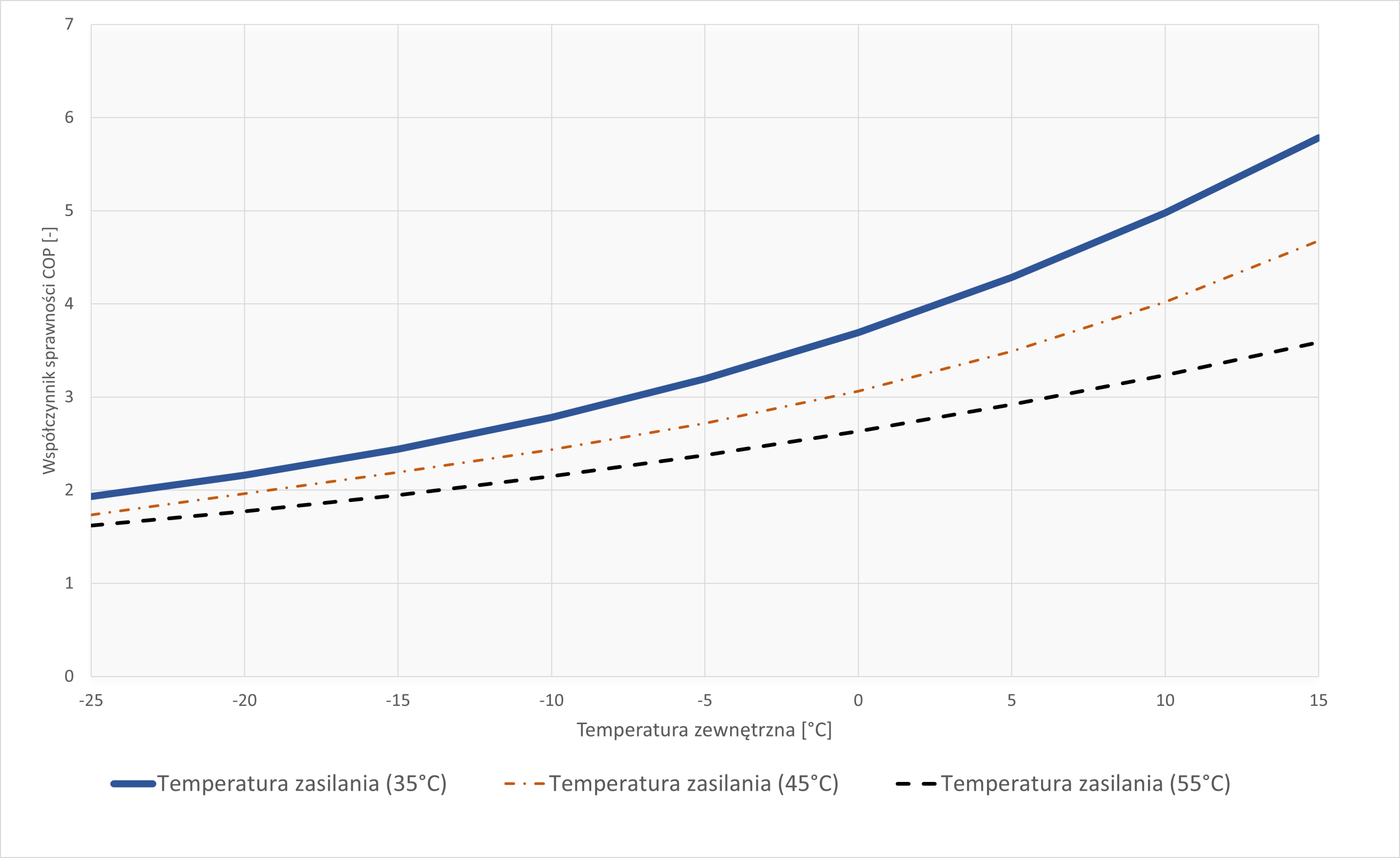

Współczynnik sprawności w trybie grzania (COP). Odszranianie zostało uwzględnione.

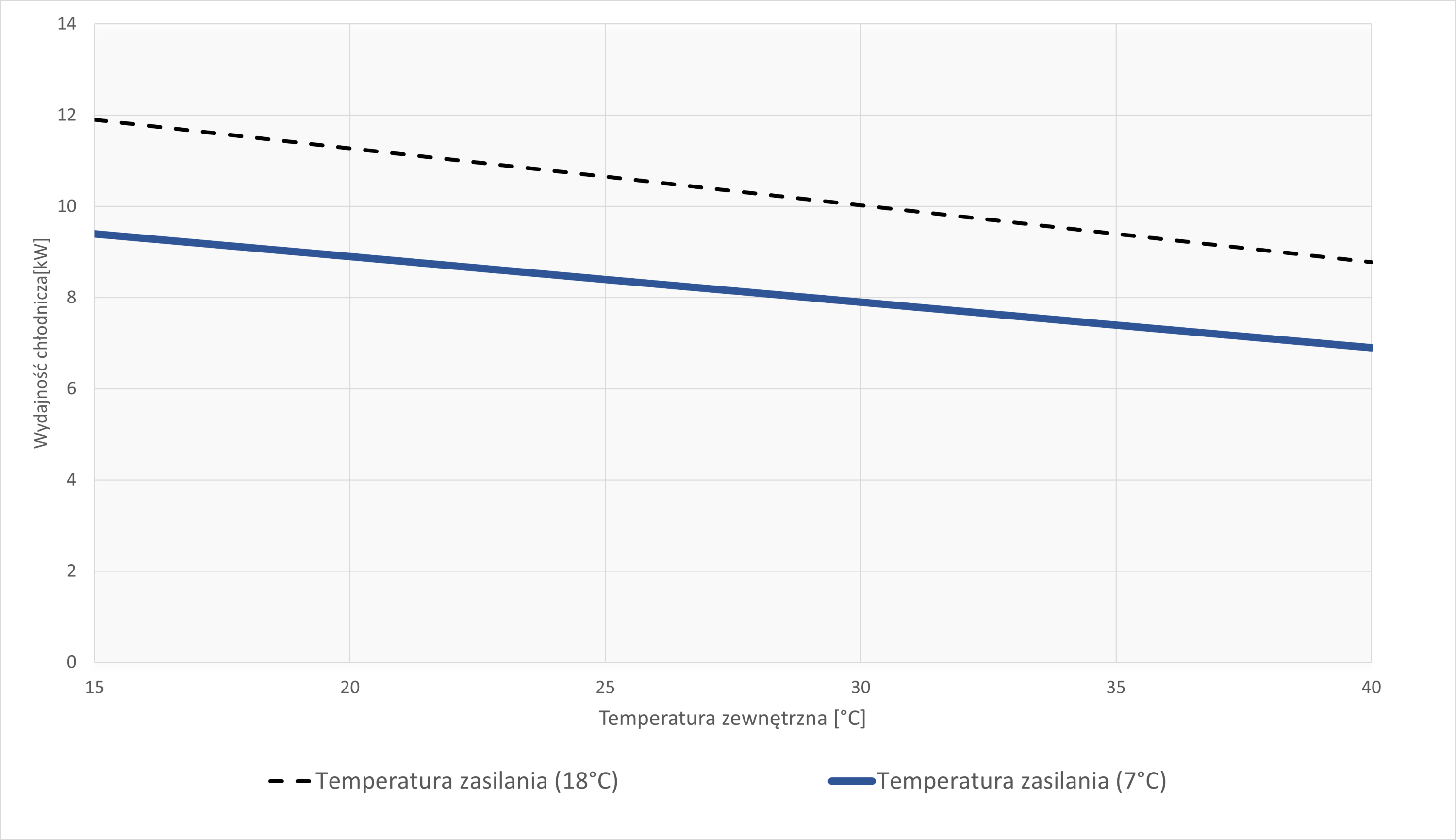

Charakterystyka mocy chłodniczej przy różnych temperaturach zasilania

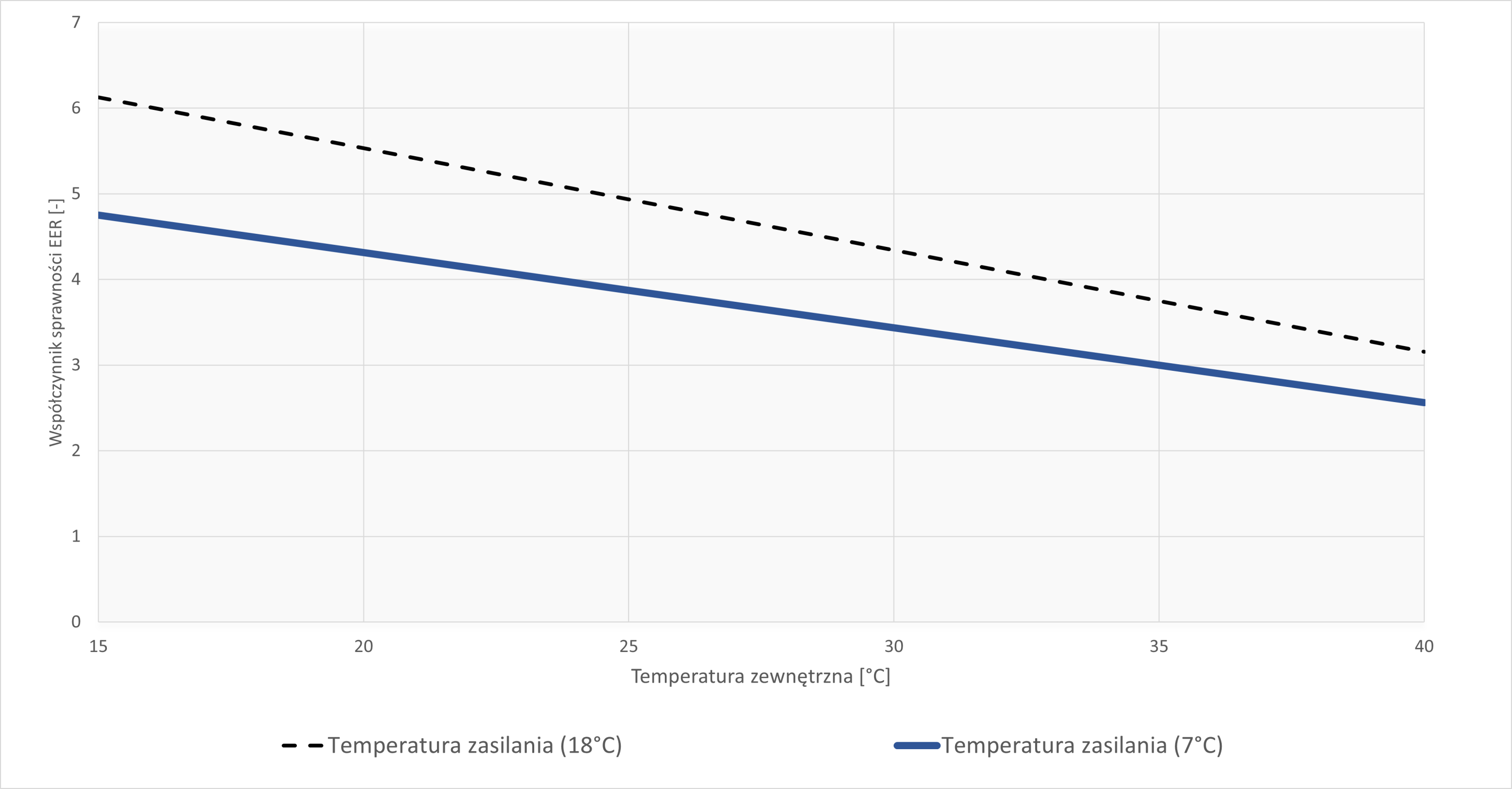

Współczynnik sprawności w trybie chłodzenia (EER)

^ do góry ^

Do pobrania



Dokumentacja techniczno-ruchowa PRIME

Dokumentacja techniczno-ruchowa Hydrobox PRIME

Karta produktu

Etykieta energetyczna

Folder produktowy

Schemat podłączenia
